T75 系列蜂窝通信模组

技术文档

Thundercomm TurboX T75 系列蜂窝模组集成了高通® 骁龙®  SDX75 5G 调制解调器射频系统，可同时支持 5G NR Sub-6 SA/NSA 及毫米波模式，并向下兼容 4G/3G 网络。

该系列采用 SDX75 芯片组先进的4纳米制程工艺，符合 3GPP Release 17 标准，具备卓越性能与能效表现。其支持多通道高速 PCIe 接口及 10Gbps USXGMII 以太网接口，能有效帮助 ODM/OEM 厂商快速开发面向全球市场的超高速连接设备，尤其适用于 CPE/MiFi/工业路由器等场景。同时可满足急救车、安防设备、机器人、AR/VR 设备、直播装备等关键任务型应用，以及远程手术、诊断、辅助治疗等医疗科技设备的严苛需求。

产品介绍

TurboX T75 系列蜂窝通信模组应用

CPE/工业路由器

工业控制

自动导引车

网络直播

AR/VR

远程医疗

TurboX T75 系列蜂窝通信模组特性

5G/4G/3G全制式集成

多操作系统高速接口驱动

Android/Windows/Linux 系统 PCIe/USB 3.1/以太网驱动

5G NR双模支持

Sub-6 SA/NSA与毫米波混合组网

TurboX T75 系列蜂窝通信模组

全球5G频段覆盖

峰值传输性能

Sub-6单模：6Gbps下行（4×4 MIMO）

Sub-6+毫米波：10Gbps下行

下载MIMO配置：4×4 MIMO

基于OpenWRT的完整SDK开发框架

TurboX T75 系列蜂窝通信模组规格书

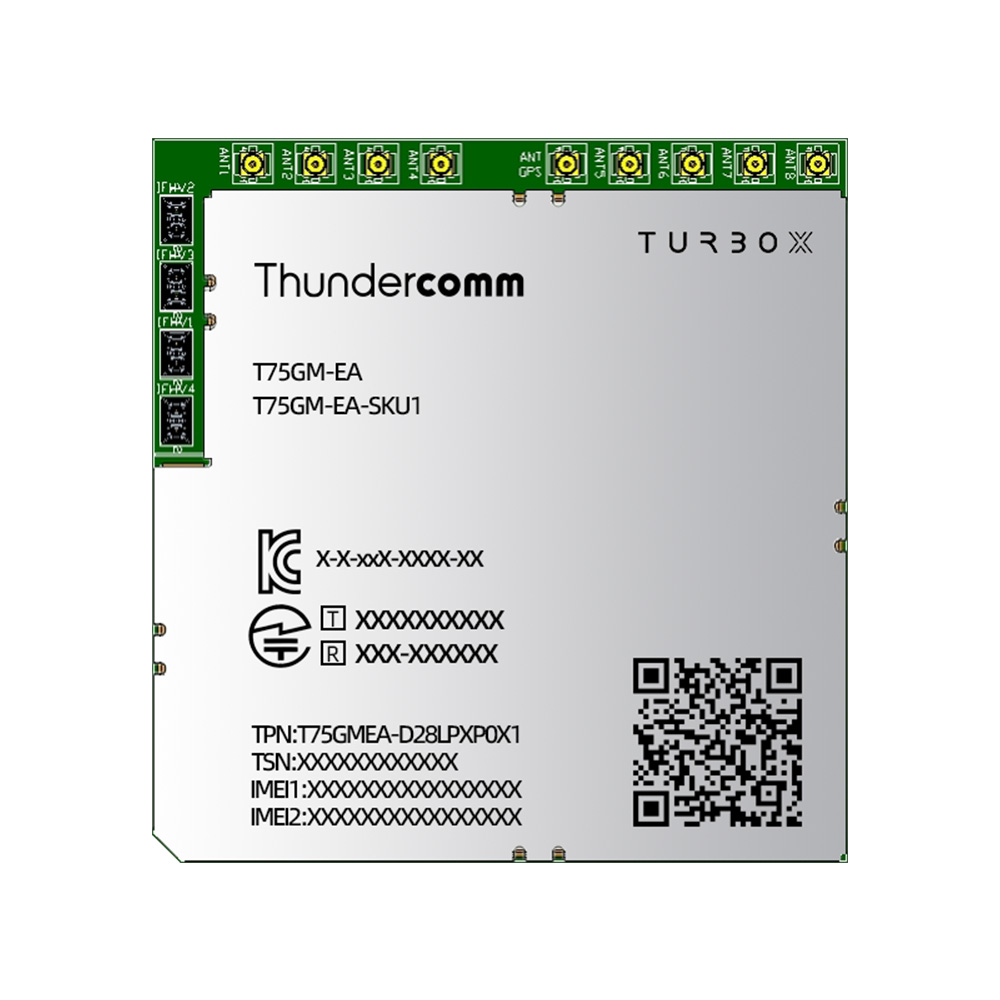

Category T75G-EA T75GM-EA
SDX75 Chipset CPU Quad Arm Cortex-A55 up to 2.2 GHz
DSP Qualcomm® Hexagon™ DSP processor at up to 1.6 GHz (Turbo)
Power Management PMX75/PMK75
RF Transceiver SDR875
Memory DRAM/NAND 4GB/8GB eMMC + 2GB LPDDR5X
Air Interface 5G NR (3GPP R17) Sub-6: n1/n3/n5/n7/n8/n20/n26/n28/n38/n40/n41/n48/n75/n76/n77/n78/n79/n91/n92/n93/n94
mmWave: Not supported mmWave: n257/n258/n259/n260/n261
LTE (Cat18 UL/Cat 20 DL) B1/B3/B5/B7/B8/B18/B19/B20/B26/B28A/B28B/B32/B38/B40/B41/B42/B43/B48/B68
WCDMA B1/B5/B6/B8/B19
GNSS GPS/Beidou/GLONASS/Galileo/QZSS, L1/L2/L5 bands supported (optional)
Data Rate Peak Download Speed 6Gbps DL 4×4 (Sub-6 only) 10Gbps (Sub-6+mmW)
Peak Upload Speed 1Gbps UL 2×2 (Sub-6 only) 3.38Gbps (Sub-6+mmW)
Connectivity and Peripheral Interface QUP 9x QUP, supporting UART, SPI, and I2C
Antenna Connector 8x Sub-6 (optional);

1x GNSS (optional)

 4x mmWave (PC1/PC3);

8x Sub-6 (optional);

1x GNSS (optional)
UIM 2x USIM
PCI express 1x Gen4 1-lane + 1x Gen3 2-lane + 1x Gen3 1-lane
I2S/PCM 2x I2S/PCM
USB 1x USB 2.0/1x USB 3.1 Gen 2
Ethernet 2x USXGMII 10G
Others EBI2 for LCD display

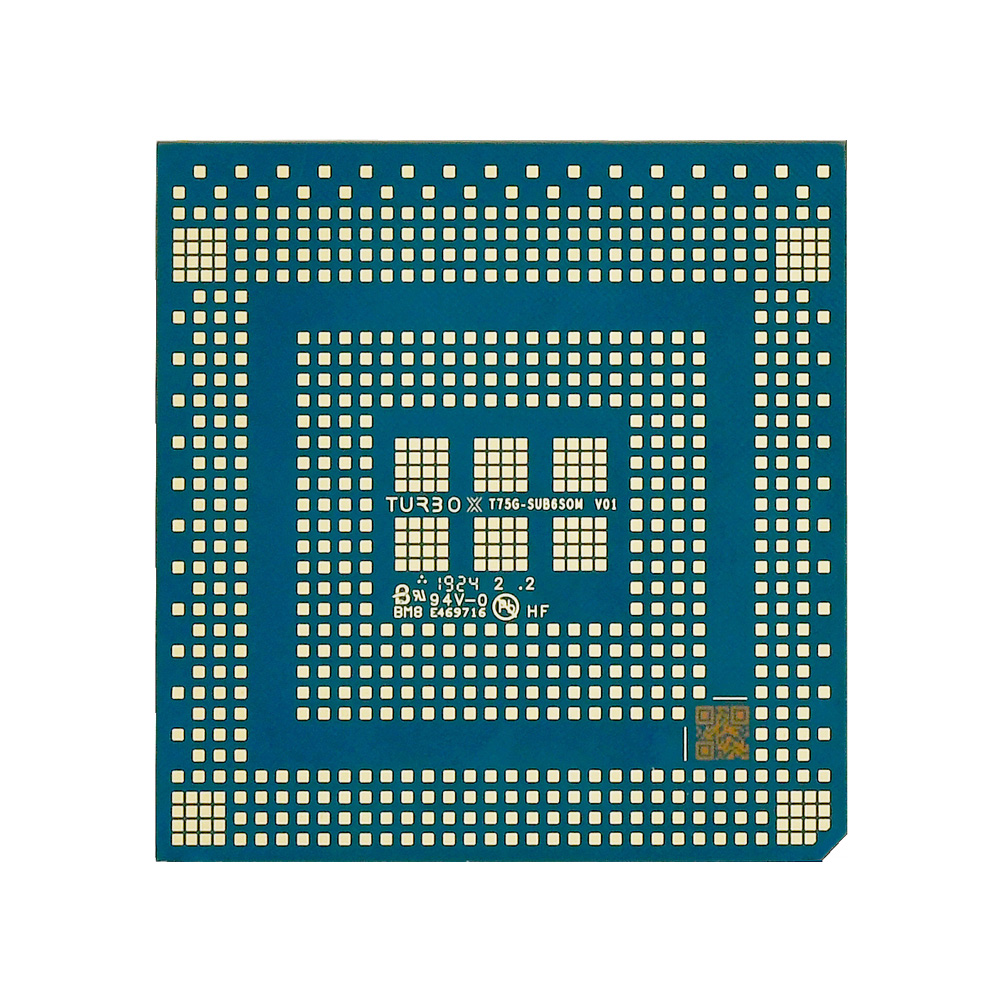

Form Factor LGA 50mm x 52mm x 3.05mm
Power Voltage Range 3.3~4.35V, Typ. 3.8v
Temperature Range Operation -30°C to +75°C
Extended/Storage -40°C to +85°C
Certification KC*/SKT*/KT*/LGU+*/CE*/Deutsche Telekom*/JATE*/TELEC*/KDDI*/Softbank*/NTT DOCOMO*
OS Support Operating System OpenWRT, capable of working with Windows, Ubuntu, Android, etc.
Open CPU Equipped with a comprehensive SDK for OpenWRT

*: Planning

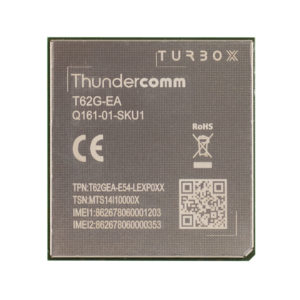

相关产品
