5. LVGL 使用指南

LVGL 是一个开源的轻量级图形库，下面以 LVGL9.2 为例，说明一种将其移植到Weston桌面的方法。

完整工程，可访问 https://github.com/rubikpi-ai/lvgl 下载。

关于LVGL的更多信息，可访问 https://lvgl.io/ 查看。

克隆需要的代码库：

git clone -b release/v9.2 https://github.com/lvgl/lvgl.git
git clone https://github.com/lvgl/lv_port_pc_vscode.git

将 lvgl 拷贝到 lv_port_pc_vscode 的根目录下，替换 lv_conf.h 配置文件，同时到 main/src 下创建软链接：
```
cd lv_port_pc_vscode
cp ../lvgl . -r
cp lvgl/lv_conf_template.h lv_conf.h
cd main/src
ln -sf ../../lvgl
```

修改 lv_conf.h

使能lv_conf.h：

/* clang-format off */
#if 1 /*Set it to "1" to enable content*/

修改色深：
```
#define LV_COLOR_DEPTH 32
```

增加 LV_MEM_SIZE：

#define LV_MEM_SIZE (20U * 1024U * 1024U)

设置 LV_USE_WAYLAND：
```
#define LV_USE_WAYLAND          1
```

设置 LV_WAYLAND_WL_SHELL:

#define LV_WAYLAND_WL_SHELL             1

设置 LV_USE_LINUX_DRM:
```
#define LV_USE_LINUX_DRM        1
```
使能 DEMO:
```
#define LV_USE_DEMO_WIDGETS 1
```

修改 CMakeLists.txt

注释掉 SDL2库:

# Find and include SDL2 library
# find_package(SDL2 REQUIRED)

增加头文件路径，按实际情况对路径进行修改，如下 /home/zhy/QCOM/sdk 为交叉编译工具的安装路径，具体可参考1.12.2 代码编译:
```
target_include_directories(lvgl PUBLIC /home/zhy/QCOM/sdk/sysroots/armv8-2a-qcom-linux/usr/include/drm)
```

注释掉如下内容:

# Remove ARM-specific compile and linker options
# set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -march=native")
# set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -march=native")

设置链接的库，如下将原 target_link_libraries 部分进行替换:

# Define LVGL configuration as a simple include
target_compile_definitions(main PRIVATE LV_CONF_INCLUDE_SIMPLE)
target_link_libraries(main lvgl lvgl::examples lvgl::demos lvgl::thorvg m pthread rt drmfs drm_etnaviv drm_nouveau drm_omap drmtime drm drmutils sdedrm xkbcommon wayland-client wayland-cursor wayland-egl EGL GLESv2)

设置交叉编译环境

具体可参考 1.11.2 安装交叉编译工具小节:

source <your toolchains directory>/environment-setup-armv8-2a-qcom-linux

修改 lv_port_pc_vscode/main/src/main.c 中的 hal_init 函数:

/**
 * Initialize the Hardware Abstraction Layer (HAL) for the LVGL graphics
 * library
 */
static lv_display_t * hal_init(int32_t w, int32_t h)
{
        lv_disp_t * disp;
        lv_group_set_default(lv_group_create());

        lv_group_set_default(lv_group_create());
        disp = lv_wayland_window_create(w, h, "Window Title", NULL);
    // lv_wayland_window_set_fullscreen(disp, false);

        lv_indev_t *kb = lv_wayland_get_keyboard(disp);
        lv_indev_set_display(kb, disp);
        lv_indev_set_group(kb, lv_group_get_default());

        lv_display_set_default(disp);

        return disp;
}

将 lv_port_pc_vscode/nvim main/src/main.c 中 main 函数中 while 循环调用的 lv_timer_handler 改为lv_wayland_timer_handler:

while(1) {
  /* Periodically call the lv_task handler.
   * It could be done in a timer interrupt or an OS task too.*/
  lv_wayland_timer_handler();
  usleep(5 * 1000);
}

开始编译:

cd lv_port_pc_vscode
mkdir build
cd build
cmake ..
make

编译生成物传输到板子中，以 ADB 传输为例:
```
cd lv_port_pc_vscode/bin
adb push main /opt
```

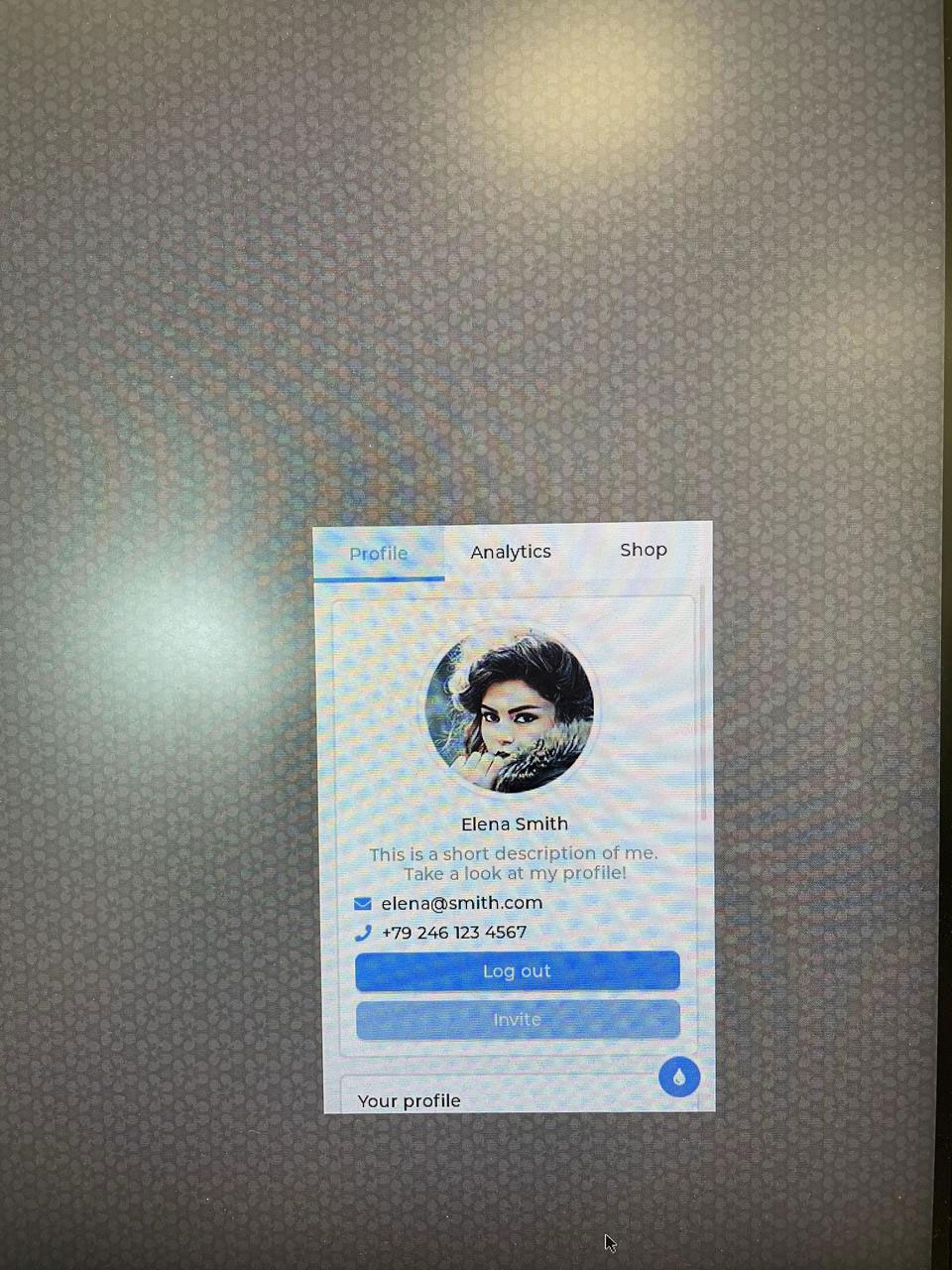

连接 HDMI 线和鼠标键盘，在 weston 终端中输入如下，运行 LVGL 程序，可用鼠标键盘控制 UI 界面:
```
cd /opt
./main
```
